泰克采访--登高望远
完整解决方案-适合80C10B 和 80C10B-F1模块的时钟恢复装置
泰克在其DSA8200采样示波器上新开发了80C10B-F1模块。在OFC，泰克又展示了80C10B-F1模块的新增功能。
(右一：泰克亚太地区市场部经理，张天生，右二：Tektronics sr。Product Engineer ，Pavel Zivny，左一：光电新闻网市场经理，林俊雄，左二：光电新闻网国际编辑，饶初红)
对于高速测试，系统商需要对时钟进行恢复，因为系统时钟是内嵌在数据流中的。80C10B 和80C10B-F1模块可以为时钟恢复模块提供可选择的数据输出接口。如下图所示，由于在输入数据流中没有时钟信号，示波器可以用一个独立的装置-时钟恢复装置来恢复时钟信号，即：用一个BERTScope（现在是泰克的一个公司）CRU或TEK80A07CRU。示波器把从光信号转换过来的数据电输入到TEK80A07。TEK80A07 然后处理这些数据，做时钟信号恢复，之后再把恢复的信号传回示波器。示波器利用恢复的时钟信号（电脉冲）来启动它的触发捕获，即：来捕获或采集下一组数据信号。当CRU 锁相环锁定(CRU PLL lock)成功，就意味着数据被保真还原了。也就是说它生成了精确的信号模式。因而这是一个整体的解决方案。

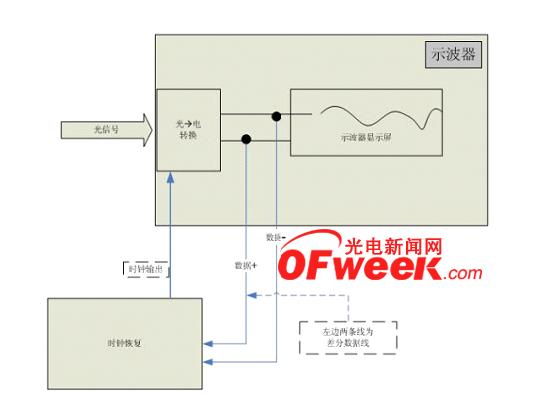

80C10B-F1模块与DSA8200采样示波器使用方块图
春来花絮多-其他优势：
首先，DSA8200省时。它可以每秒钟完成200，000次采样，是竞争对手的四倍。我们知道，设计人员要多次测试大量的样本，才能最终通过投入生产。尤其当公司产品在上市阶段，效率是关键。
其次，本系列省钱经济。泰克有不同的示波器模块来满足不同的测试速率；而别的厂家是使用不同的示波器来测试不同的速率。这个新型80C10B-F1模块可以同时测试40G和100G（4X25）。这样，给设计人员和生产厂商带来了极大的便利和自由。因而能帮助客户大大缩减成本。就是说，客户只需买几个模块来满足不同速率的测试，就不需要买不同型号的示波器、或者很多模块来测试不同的速率。
再者，用户使用非常方便。在以太网中有2个物理层：10X10Gbps和4x25Gbps。在40G以太网中，有一个4x10gbps的物理层。当使用4x25Gbps和4x10Gbps测试时，4种不同的波长（颜色）要分别以25Gbps或10Gbps为单位测试。因而，使用方便。用户可以同时把10Gbs和25/40Gbs模块插入示波器并通过切换按钮选择所需速率，具体的选择速率25Gbps、39Gbp、43Gbps，本产品组合的最大光带宽是80Gigabit 。是业界最好的。
由于设计人员需要同时观看光信号和电信号，我们的产品的一大特点是可以同时显示光、电信号。不管是光信号，还是电信号或是差分对信号都可以同时在显示器上以不同颜色展现出来。生动鲜明、方便实用。

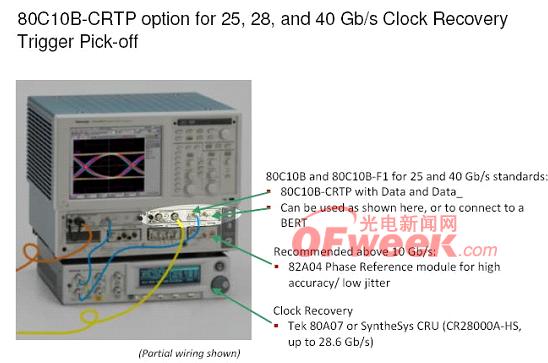

DSA8200采样示波器及80C10B-F1模块外观介绍
稳定可靠--信号失真校正
有两种方式解决这个问题：
一个高阻抗探头几乎不会对被测体产生额外的负载影响。差分探头可以简单看作是把被测体的差分信号转换成单端信号，然后传回到示波器。我们的Trimode 探头系列无需事前准备。使用方便。这是因为它是一体装置。具有三种测试模式，不存在调整适用不同探头接点的问题，无论是差分式、单端式还是普通式。信号保线GHz。它具有多种连通性（接口式、手持式和固定式）。它适用于，但不局限于PCI Express II、序列ATA III、DDR2、DDR3、API和XAUI等。高阻抗探头成本低，但是功能有限。
另一种解决方案是在50欧姆测量缆线接头上配备电缆去嵌软件，使测试更精确，且支持更高的带宽。SDLA以一个打包软件的形式用于实时示波器和采样示波器，如高级80SJNB。SDLA软件可以消除线缆衰减带来的失真，即S参数的影响。
泰克产品工程师Pavel Zivny和泰克亚太地区市场部经理张天生一起展示DSA8200采样示波器和80C10B-F1模块
联合互补-----市场的加法
近年来，泰克与中国的院所和公司合作，积极进行新数字时代技术革新和技术标准的制定。早在2001年，泰克与大唐电信合作，制定TD-SCDMA标准。成为世界第一个为中国特有3G技术提供技术支持的测试生产厂家。另外，泰克与中国电子技术标准化研究所联合建立了实验室，协助高级研究，评估中国数字射频和数字电视标准。作为PHY测试方案的唯一供应商，泰克签约，为中国的第一个DiiVA ATC 实验室提供成套设备。这是泰克一大殊荣。
Tektronix和Tektronix Communications是丹纳赫（Danaher）集团旗下的两家独立公司。Tektronix Communications为世界各地的网络运营商和设备制造商提供固网、移动、IP和融合多业务网络的网络诊断和网络管理的解决方案。其产品性能卓越，功效一流。这中综合解决方案支持一系列的架构和应用，如： LTE、固定、移动、融合、IMS、宽带无线接入、WiMAX， VoIP和三网融合，包括IPTV。
（编辑饶初红）
